| 解决方案 >> 热泵中央空调系统 |
 |
 |
|
|
|
| 地球表面浅层水源（如深度在500米以内的地下水、地表的河流、湖泊和海洋）吸收了太阳进入地球的辐射能量，这些水源的温度一般都十分稳定，冻土层以下温度一般稳定在15℃左右。水源热泵机组工作原理就是在夏季将建筑物中的热量转移到水源中，夏季冷凝器冷凝温度高于30℃，由于地下水源温度15℃左右，比冷凝器内制冷剂温度低，所以可以高效地带走热量，而冬季，水源热泵机组蒸发器蒸发温度约2℃，比地下水温低，则从水源中提取能量，由热泵原理通过空气或水作为制冷剂提升温度后送到建筑物中。通常水源热泵水泵消耗1kw的能量，用户可以得到4kw以上的热量或冷量。 水源热泵根据对水源的利用方式的不同，可以分为闭式系统和开式系统两种。闭式系统是指在水侧为一组闭式循环的换热盘管，该组盘管一般水平或垂直埋于湖水或海水中，通过与湖水或海水换热来实现能量转移（该组盘管直接埋于土壤中的系统称为土壤源热泵，也是地源热泵的一种）；开式系统是指从地下或地表中抽水后经过换热器直接排放的系统。 本文讨论的即为闭式系统。水源热泵无论是在制热还是制冷过程中均以水为热源和冷却介质，即用切换工质回路来实现制热和制冷的运行。然而，更为方便的是由水回路中的三通阀来完成。一般小型的水源热泵是由电动阀门自动切换的。虽然一般在水源热泵系统图中表示了水源直接进入蒸发器（制冷时为冷凝器）（如图5-1所示），在某些场合，如海水、污水源的情况，为避免污染封闭的冷水系统（通常是处理过的），需间接地用一个换热器来供水；另一种方法是利用封闭回路的冷凝器水系统，即前文所述闭式系统。 水作为热泵制热、制冷过程的介质，满足以下两个条件即可利用：一是水的温度在7℃~30℃之间，二是水量要充足。水源水可以是各种工业用废水、生活用水、海水、江、河水等，甚至是各种工业余热。 |

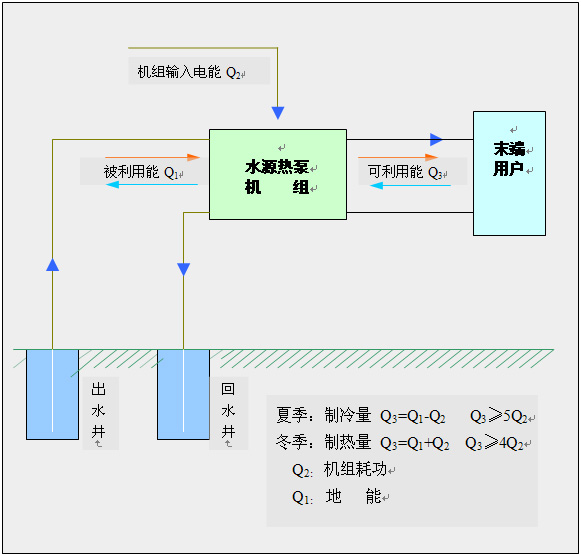

工作原理图
 |
|
|
|
| |
|
